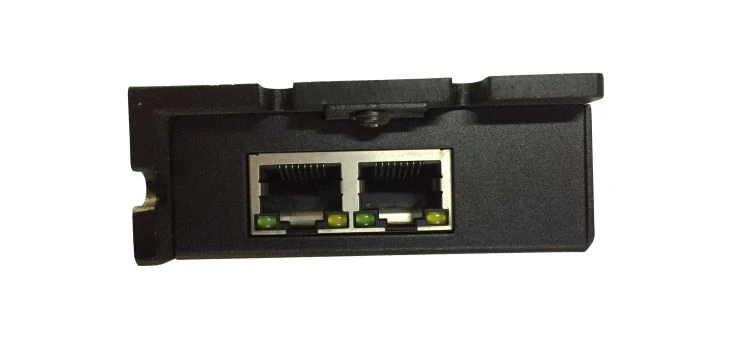

RS-485 HS68D는 RS-485 ModBus 시리즈 드라이브의 폐쇄 루프 스테퍼 드라이브입니다. 최신 32 비트 디지털 처리 기술을 사용합니다. 드라이브 제어 알고리즘은 고급 가변 전류 기술과 고급 주파수 변환 기술을 채택하여 작은 가열, 작은 모터 진동 및 부드럽게 달리기. 사용자는 대부분의 경우 애플리케이션 요구를 충족시키기 위해 1-255 이내의 ID 주소와 정격 전류의 현재 값을 설정할 수 있습니다. 내장 된 마이크로 스텝 기술로 인해 세분화 효과는 다음 조건에서도 달성 할 수 있습니다. 낮은 세분.
가장 밝은 부분
MOdBus 표준 RS485 제어 지원
2 상 폐쇄 루프 스테퍼 모터 구동
최대 입력 전압 50VDC
최대 출력 전류 8.0A
파라미터 자동 튜닝 기능
과전압, 과전류, 저전압 보호 기능
완벽한 성능
저렴한 비용
기본 기술 지수
| 모델 | 시리즈 | 유형 | 컨트롤 타입 | 지원되는 프로토콜 | 운영 모델 | 단계 | 전원 전압 | 출력 전류 (A) | 입력의 Digial | 출력의 Digial | 아날로그 입력 | 일치하는 모터 |
| RS-485 HS68D | RS-485 | 하이브리드 서보 (폐쇄 루프 설정 기) | RS485 | MODBUS-RTU | PP.PV, HM | 2 | 2-50VDC | 8 | 5 | 4 | 1 입력 (0-5VDC) | Nema17,23,24,34 하이브리드 서보 (폐쇄 루프 스테퍼 모터) |
딥 스위치 설정
RS-485 Modbus 드라이브는 8 개의 DIP 스위치를 사용하여 RS485 주소, 전송 속도 및 최종 정합 저항 선택 기능을 설정합니다. 다음과 같은 세부 사항.
참고 : DIP에서 설정 한 5 개의 RS485 ID, PC에서 설정 한 2 개의 RS485 ID.
RS485 ID 테이블
신분증 | S1 | S2 | S3 | S4 | S5 |
예약 됨 (기본값) | 에 | 에 | 에 | 에 | 에 |
1 | 떨어져서 | 에 | 에 | 에 | 에 |
2 | 에 | 떨어져서 | 에 | 에 | 에 |
삼 | 떨어져서 | 떨어져서 | 에 | 에 | 에 |
4 | 에 | 에 | 떨어져서 | 에 | 에 |
5 | 떨어져서 | 에 | 떨어져서 | 에 | 에 |
…… | …… | …… | …… | …… | …… |
30 | 에 | 떨어져서 | 떨어져서 | 떨어져서 | 떨어져서 |
31 | 떨어져서 | 떨어져서 | 떨어져서 | 떨어져서 | 떨어져서 |
말 : RS485 ID 계산 공식 : ID = 1 * S1 + 2 * S2 + 4 * S3 + 8 * S4 + 16 * S5, 기본값은 0,0은 브로드 캐스트 값을 의미하며 PC를 통해 다른 높은 주소를 설정할 수 있습니다.
RS485 보드 율 테이블
전송 속도 | SW6 | SW7 |
기본값 (9600Hz, PC에서 설정) | 에 | 에 |
19200Hz | 떨어져서 | 에 |
38400Hz | 에 | 떨어져서 |
57600 헤르쯔 | 떨어져서 | 떨어져서 |
CAN 종단 저항 선택 SW8 : off = RS485 R off, 기본값은 off입니다. 켜짐 = RS485 R 켜짐
참고 : 엔드 네트워크 드라이버는 SW8 = on을 설정해야합니다.
